高低壓電氣裝置控保系統采集母線電壓、限流電流實現故障的快速檢測。整個設備（10kV）集成在金屬封閉開關柜內。控保系統通過光纖控制快速斷路器分合。

①快速開關

快速開關是母保成套設備核心元件之一，采用電磁斥力驅動，其特點是分合閘速度快，分閘時間小于1.5ms，5ms內即可達到額定絕緣開距，合閘時間小于10ms，遠小于常規斷路器幾十毫秒的分合閘時間。因其極快的分閘速度，可實現對限流電抗器在第一個半波內快速投入，同時其對短路電流耐受能力及短路開斷性能較常規開關更加優異。

快速斷路器采用基于電磁斥力的快速機構，由圖3所示。主要包括真空滅弧室、絕緣拉桿K、動觸頭G、靜觸頭H、分閘線圈C、合閘線圈D、金屬盤（含拉桿）以及緩沖裝置L等。其主要工作原理利用分閘線圈C和合閘線圈D通入瞬時電流產生磁場，利用磁場的渦流效應產生斥力F，從而實現機構的快速運動。

②快速開關驅動系統

高低壓電氣裝置快速開關驅動系統采用電容儲能與電力電子器件控制相結合的具有自主知識產權的設計方案，控制系統摒棄了常規開關的操作回路，與保護裝置間通過光纖進行信號傳輸，控制延時小于300us，遠小于常規節點控制時間，同時抗干擾能力強。

開關控制系統接收保護裝置指令，并觸發電容放電回路晶閘管，在接收到指令后幾十微妙內實現對儲能電容進行放電，實現對快速開關的快速驅動。

③限流電抗器

限流電抗器是母保設備的重要元件，其采用空心澆注式結構，整體絕緣耐熱等級要求為F級，繞組匝間、股間絕緣耐熱材料要求H級，支柱絕緣子為實芯棒狀，非磁性瓷支柱絕緣子。阻抗值根據不同限流深度要求可靈活配置，滿足動、熱穩定電流和持續時間的要求。電抗器的容量參數需要根據系統設計參數進行仿真確定。

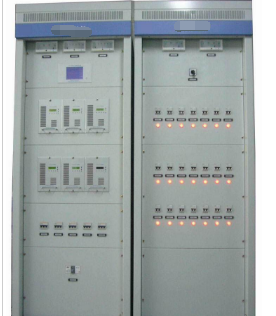

④控保裝置

控保裝置采用了國高電氣成熟穩定的32位平臺。該平臺廣泛應用于保護、快切控制系統、數字化變電站控制保護系統等多個產品中。該平臺是高性能的分散、分布式系統，擁有友好的人機環境，方便進行功能擴展，支持遠程維護。由于控制裝置采用了32位高性能的CPU和DSP、內部高速總線、智能I/O，使得系統響應速度快，控制精度高，能夠很好地滿足母保控制系統對快速調節的需要。
